SP-SCENA86Z




Oferta dotyczy kompletnego zadaszenia sceny 6x8m ze słupami typu T,

wraz z wciągarkami. i akcesoriami.

Nie zawiera siatek bocznych i tylnej, które stanowią dodatkowo płatne wyposażenie.


----

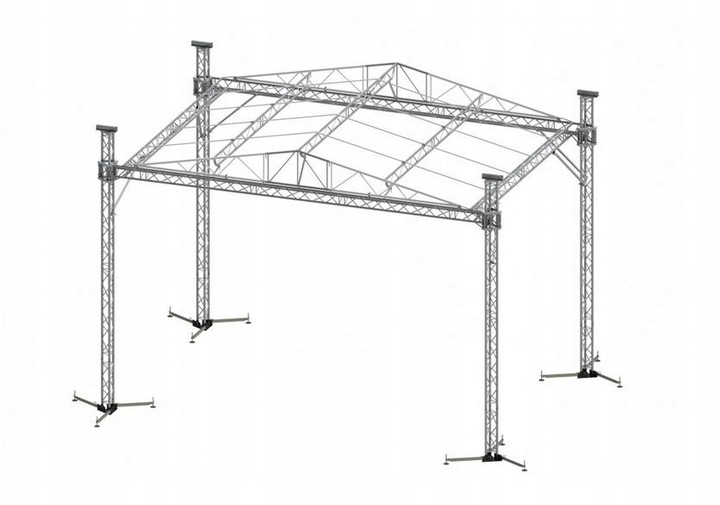

Imprezy promocyjne i reklamowe to wydarzenia, podczas których doskonale sprawdzają się nasze zadaszenia. Zadaszenie zbudowane jest z czterech słupów o profilu trójkątnym, mocowanych do podstaw z rozkładanymi podporami. Dach jest wykonany z dwóch belek kratownicowych, wspartych dźwigarami i płaskimi kratownicami czołowymi.

Czas montażu obiektu wynosi zaledwie 1-2 godziny. Podnoszenie kopuły odbywa się dzięki wciągarkom linowym. Są one mocowane do wielokrążków oraz słupów, dzięki czemu podnoszenie dachu nie wymaga zastosowania dużej siły. Konstrukcja jest lekka, wytrzymała i nie zajmuje wiele miejsca.

Całość dachu pokryta jest trudno zapalnym materiałem plandekowym. Plandeka jest gęsto podparta rurami, które zapobiegają gromadzeniu dużej ilości wody, mogącej obciążyć dach.

Zadaszenie jest funkcjonalne oraz spełnia wszystkie wymogi bezpieczeństwa.




Scena podestowa zawiera:

-24 podesty 2x1m

-24 komplety nóg o wys. regulowanej 60-100cm

-schodki wejściowe + poręcz

-uchwyty mocujące - komplet
-barierki z trzech stron sceny (19mb)



Zadaszenie zawiera:

-Słupy typu T – 4szt

-Podstawy z rozkładanymi podporami – 4szt

-Belki boczne – 2szt

-Dach, wykonany z belek kratownicowych

-Wciągarki linowe - 4szt

-Pokrycie dachu - Plandeka -  trudno zapalny materiał plandekowy

-akcesoria montażowe

Nie zawiera osłon bocznych i tylnej, można je dokupić osobno.

Opcje dodatkowo płatne:
-przesyłka, montaż, szkolenie, siatki


Uwaga! W celu weryfikacji ceny, dostępności produktu prosimy o kontakt przed zakupem.

Obecnie czas realizacji zadaszeń to ok. 1-2 miesięcy.











 Wymiary nominalne* (głęb. x szer.) [m]

  6,0 x 8,0


Wymiary zewnętrzne bez odciągów (głęb. x szer.) [m]

  7,8 x 10,6


Wysokość słupów [m]

  6


Ciężar całkowity [kg]

  695


Ciężar podwieszanego oświetlenia [kg]

  580



*wymiary nominalne określają maksymalne wymiary sceny jaką osłania zadaszenie




Uwaga! Kolor plandeki zadaszenia można wybrać z naszej palety.

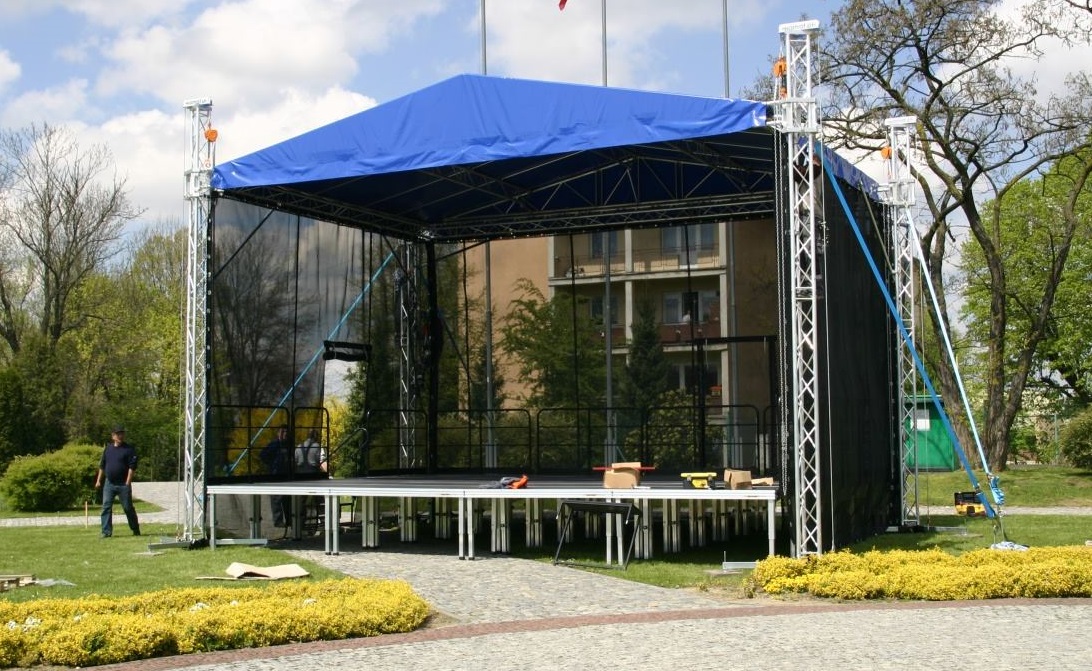

Zdjęcia z kilku naszych ostatnich realizacji:

Zestawienie elementów:

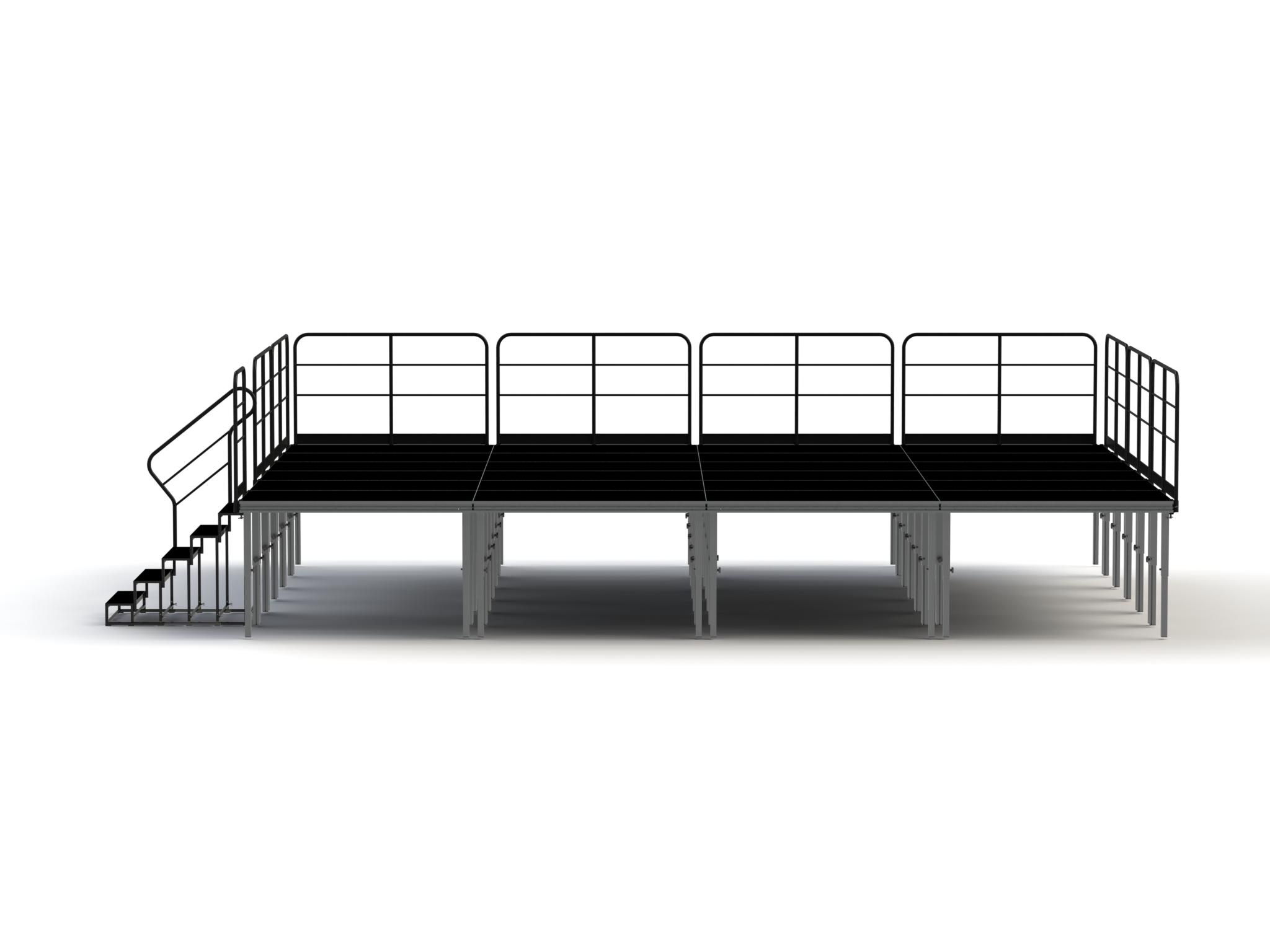

Scena podestowa 8x6m
Podest sceniczny blat antypoślizg. o wym.2x1m - 24szt
Nogi regulowane 60-100cm – 24kpl.
Schody modułowe – 1kpl
Łączniki podestów – kpl
Łączniki nóg – kpl
Klucze do łączników – 1kpl
Barierki ochronne z trzech stron sceny – kpl

Zadaszenie dwuspadowe 8x6m
-Słupy o wysokości ok. 6m typu T – 4szt
-Podstawy z rozkładanymi podporami – 4 szt.
-Plandeka z materiału trudnopalnego wraz z kompletem
mocowania do konstrukcji dachu
-Wciągarki ręczne - 4szt
-Belki boczne, przednia i tylna dachu – kpl
-Akcesoria montażowe: pasy ściągające z napinaczem – kpl
-Komplet łączników elementów kratownic



Dane techniczne podestów:
Wymiary: 200 x 100 cm
Waga: 30kg (podest bez nóg z nawierzchnią wodoodporną i
antypoślizgową)
Udźwig: 600 kg/m2 (6 kN/m2) potwierdzony badaniami TÜV –
równomiernie rozłożony przy wszystkich wysokościach
Wymiary nogi: 60 x 60mm
Szerokość ramy: 45 mm
Wysokość ramy: 68 mm
Materiał: aluminium, sklejka drewniana z atestem
Wysokość: każda wysokość w zakresie 60-100 cm,
Płyta (blat): w standardzie: 12 mm atestowana na trudno zapalność
płyta wodoodporna i antypoślizgowa w kolorze czarnym

Certyfikaty do podestów:
1. Wymagania określone w Programie Oceny i Kwalifikacji do
nadania znaku:
„PRODUKT SPRAWDZONY”
Weryfikowane parametry produktu – nośność podestu 600 kg/m2
wg DIN 15921:2015-09
2. Certyfikat TUV, nośność 600kg/m2
3. Raport klasyfikacyjny w zakresie reakcji na ogień
Metody badania w zakresie reakcji na ogień:
EN ISO 9239-1
(metoda płyty
promieniującej)
A-1515-1/BDO/2022/6K
EN ISO 11925-2
(metoda działania
pojedynczego płomienia)
Ekspozycja powierzchniowa
Czas oddziaływania: 15 s
A-1515-2/BDO/2022/7K

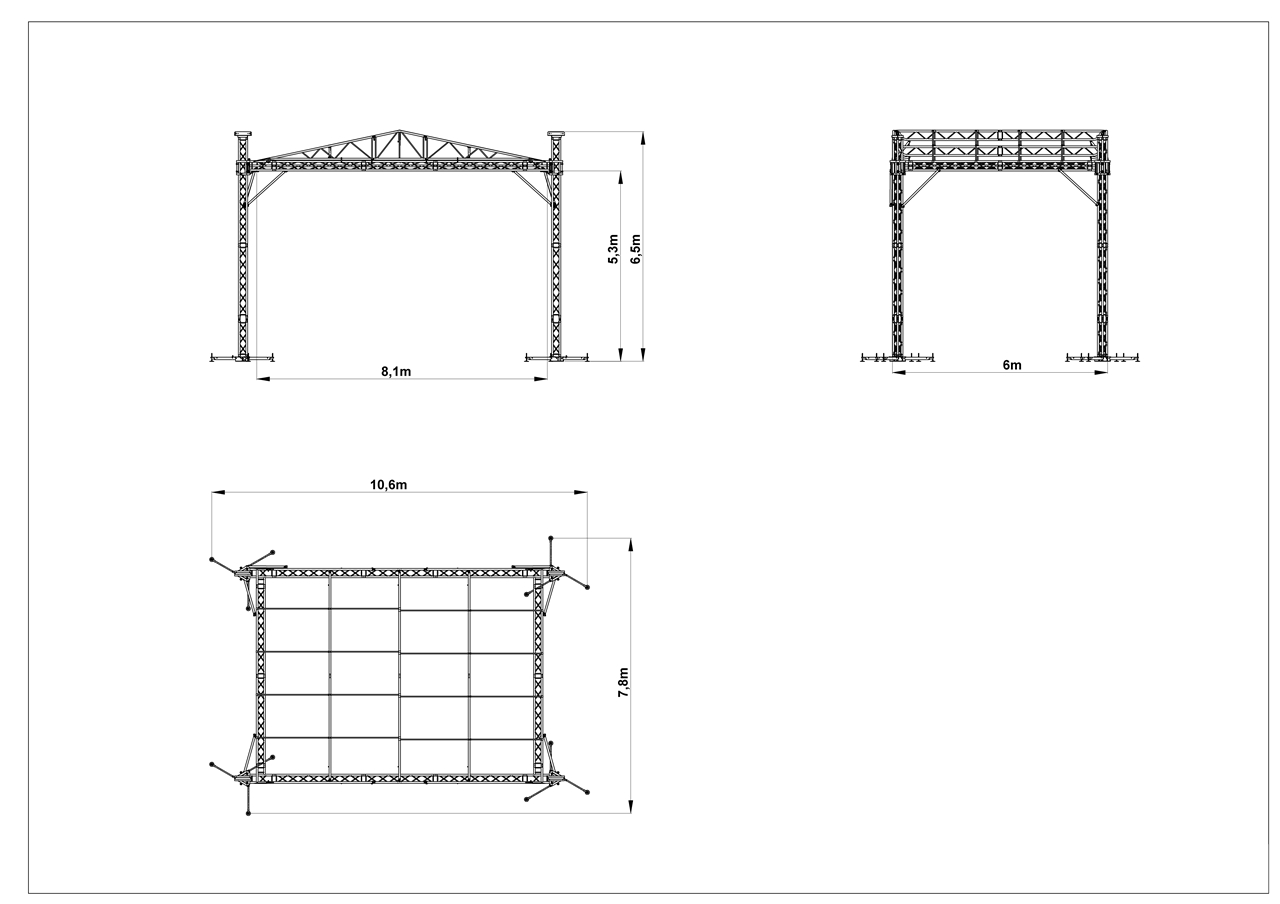

Dane techniczne zadaszenia:
Wymiary nominalne* (szer. x głęb.) [m] 8 x 6
Wymiary zewnętrzne bez odciągów (szer. x głęb.) [m] 10,6 x 7,8
Wysokość słupów [m] 6
Ciężar całkowity konstrukcji [kg] 695
Maksymalny ciężar podwieszanego oświetlenia [kg] 580
Przekroje kratownic:
Rura główna Ø 50mm x3mm (ścianka) oraz rura poprzeczna: Ø
20mm x 2mm (ścianka)
Grubość ścianki rur: Słupy – 3mm, Belki - 2mm
Dopuszczalna prędkość wiatru przy której można eksploatować
zadaszenie wynosi 70 km/h
Certyfikaty do zadaszenia:
OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE ZADASZENIA
Certyfikat - Ocena procesu spawalniczego
Spawalnicze świadectwo kwalifikacji
Certyfikat Zgodności Zakładowej Kontroli Produkcji
Klasyfikacja w zakresie reakcji na ogień na plandeki i siatki
Deklaraja zgodności na plendeki i siatki
